Wireshark抓包实战（dns）
一、WireShark界面介绍

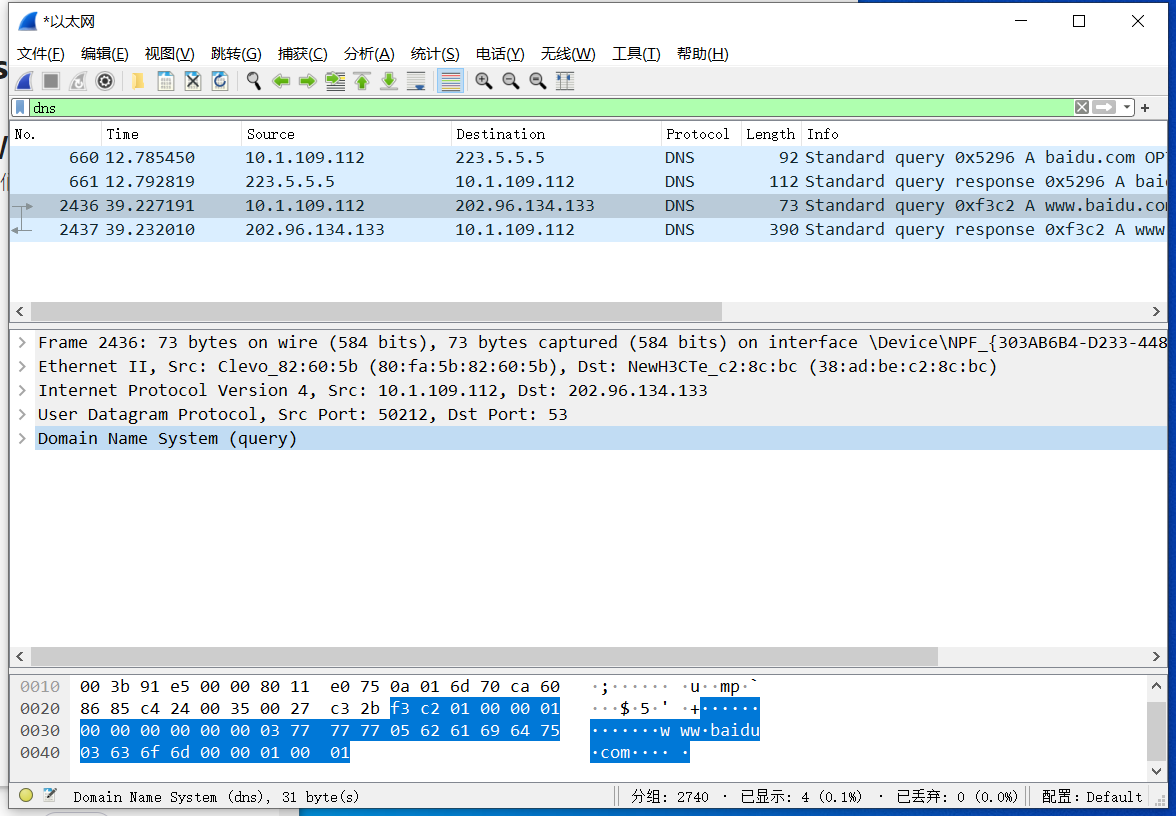

如图 当我们使用'dig @223.5.5.5 baidu.com'指令获取百度的A记录时，采用Wireshark显示的内容如下

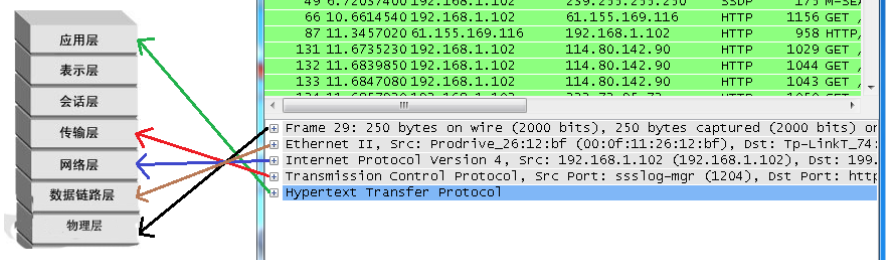

在Packet Details Pane(数据包详细信息), 在数据包列表中选择指定数据包，在数据包详细信息中会显示数据包的所有详细信息内容。数据包详细信息面板是最重要的，用来查看协议中的每一个字段。各行信息分别为：
1) Frame: 物理层的数据帧概况
2）Ethernet II: 数据链路层以太网帧头部信息
3）Internet Protocol Version 4: 互联网层IP包头部信息
4.1若为tcp）Transmission Control Protocol: 传输层的数据段头部信息，TCP
4.2图为udp）User Datagram Protocol：用户数据报协议，此处为UDP
5）Domain Name System: 应用层的信息，此处是DNS协议
二、常见协议介绍
1. TCP/IP
三、DNS数据包的关键属性说明

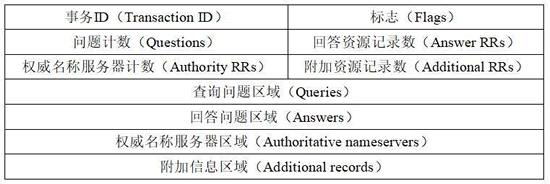

DNS 分为查询请求和查询响应，请求和响应的报文结构基本相同。DNS 报文格式如图所示。
上图中显示了 DNS 的报文格式。其中，事务 ID、标志、问题计数、回答资源记录数、权威名称服务器计数、附加资源记录数这 6 个字段是DNS的报文首部，共 12 个字节。
整个 DNS 格式主要分为 3 部分内容，即基础结构部分、问题部分、资源记录部分。下面将详细地介绍每部分的内容及含义。
2.1 基础结构部分
DNS 报文的基础结构部分指的是报文首部，如图所示。
该部分中每个字段含义如下。
事务 ID：DNS 报文的 ID 标识。对于请求报文和其对应的应答报文，该字段的值是相同的。通过它可以区分 DNS 应答报文是对哪个请求进行响应的。
标志：DNS 报文中的标志字段。
问题计数：DNS 查询请求的数目。
回答资源记录数：DNS 响应的数目。
权威名称服务器计数：权威名称服务器的数目。
附加资源记录数：额外的记录数目（权威名称服务器对应 IP 地址的数目）。
基础结构部分中的标志字段又分为若干个字段，如图所示。

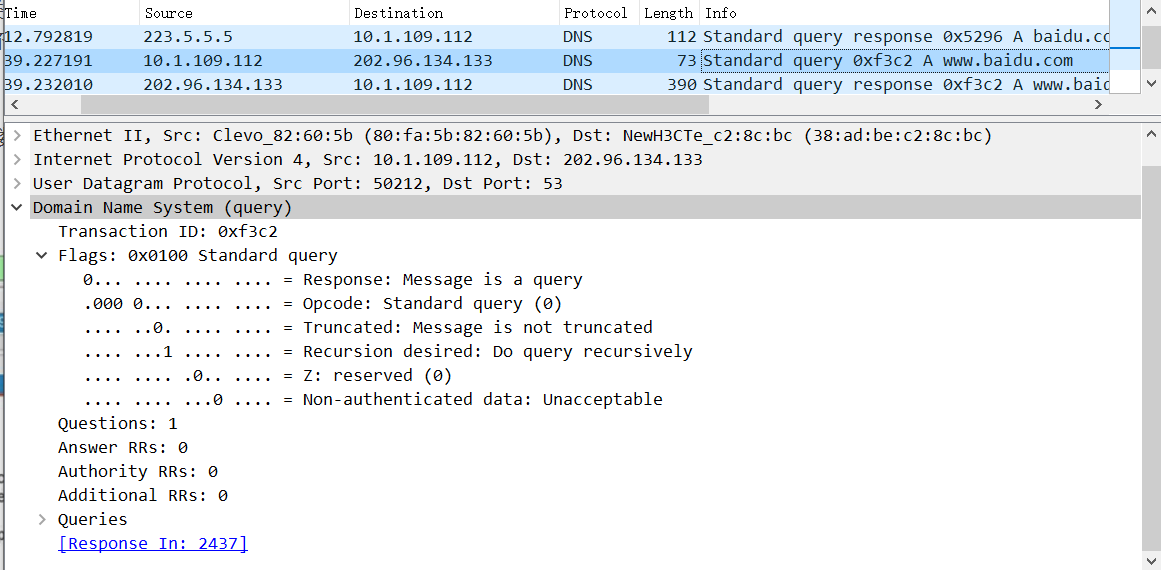

为了能够更好地了解 DNS 数据包的基础结构部分，下面通过捕获的 DNS 数据包查看基础结构部分。
下面我们针对应用层（Domain Name System query）里面的参数进行详细解释。
Domain Name System (query) #dns请求报文
Transaction ID: 0x9ad0 #事务ID
Flags: 0x0000 Standard query #报文中的标志字段
0... .... .... .... = Response: Message is a query
#QR字段, 值为0, 是一个请求包
（查询请求/响应的标志信息。查询请求时，值为 0；响应时，值为 1）
.000 0... .... .... = Opcode: Standard query (0)
#Opcode字段, 值为0, 因为是标准查询
(0 表示标准查询；1 表示反向查询；2 表示服务器状态请求。)
.... ..0. .... .... = Truncated: Message is not truncated
#TC字段，0表示未被截断
（表示是否被截断。值为 1 时，表示响应已超过 512 字节并已被截断，只返回前 512 个字节。）
.... ...0 .... .... = Recursion desired: Don't do query recursively
#RD字段,执行迭代查询
(递归查询的标志是通过`RD`（Recursion Desired）标志位来设置的。如果客户端在查询请求中设置`RD`为1，表示客户端期望DNS服务器进行递归解析。如果设置为0（或者不设置，因为默认值为0），则表示客户端不希望服务器进行递归解析，而是执行迭代查询)
.... .... .0.. .... = Z: reserved (0) #保留字段, 请求应答值都为0
.... .... ...0 .... = Non-authenticated data: Unacceptable
#保留字段, 值为0
（应答认证：应答/权限部分未由服务器进行认证，`0` 为应答服务器未验证了该查询相关的 DNSSEC 数字签名，`1` 为应答服务器已经验证了该查询相关的 DNSSEC 数字签名）
Questions: 1 #问题计数, 这里有1个问题
Answer RRs: 0 #回答资源记录数
Authority RRs: 0 #权威名称服务器计数
Additional RRs: 0 #附加资源记录数在请求中 Questions 的值不可能为 0；Answer RRs，Authority RRs，Additional RRs 的值都为 0，因为在请求中还没有响应的查询结果信息。这些信息在响应包中会有相应的值。

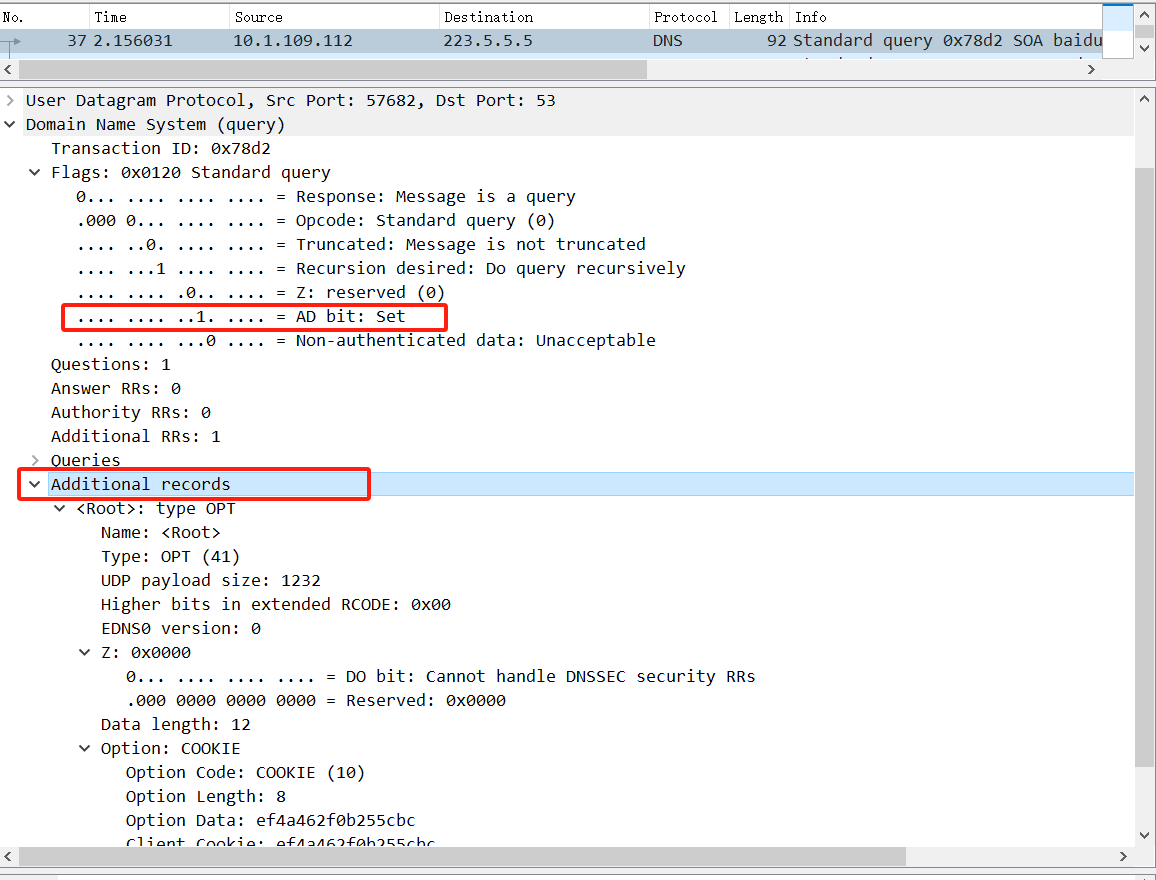

特别的，当dig @223.5.5.5 www.baidu.com soa查询soa记录时，Wireshark抓取的dns请求数据包中会出现AD标志位，同时会发送“additional records”（额外记录）如下图所示
AD位代表“Authenticated Data”（认证数据）。当 DNS 响应中的 AD 位被设置（即“set”，用1表示）时，它指示响应中的“Answer”（回答）和“Authority”（权威）部分的数据已经通过数字签名进行了认证，并且 DNS 客户端可以确信这些数据没有被篡改。
2.1.2 DNS 响应数据包基础结构部分

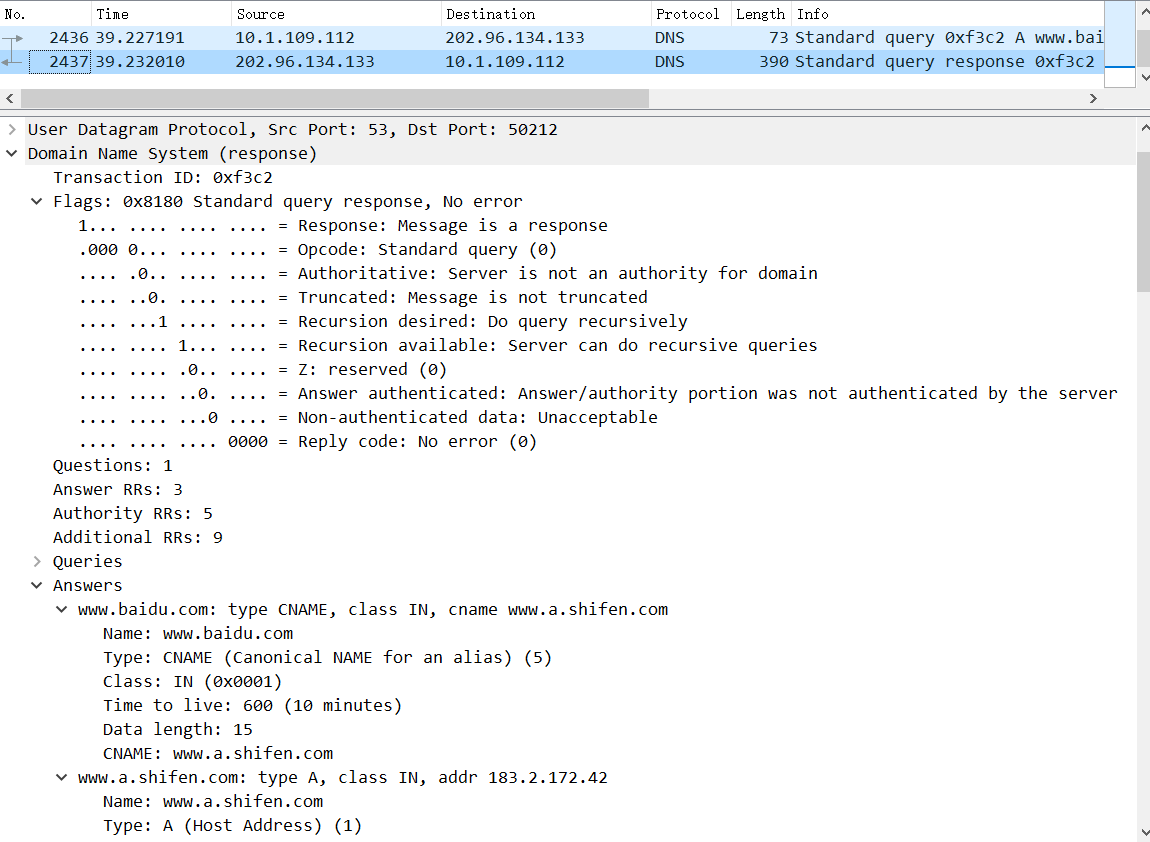

图中方框标注部分为响应包中基础结构部分，每个字段如下：
Domain Name System (response) #dns响应报文
Transaction ID: 0xf3c2 #事务ID
Flags: 0x8180 Standard query response, No error #报文中的标志字段
1... .... .... .... = Response: Message is a response
#QR字段, 值为1, 是一个响应包
.000 0... .... .... = Opcode: Standard query (0)
#Opcode字段, 值为0, 是标准查询
(0 表示标准查询；1 表示反向查询；2 表示服务器状态请求。)
.... .0.. .... .... = Authoritative: Server is not an authority for
domain #AA字段,不是权威服务器
(授权应答，该字段在响应报文中有效。值为 1 时，表示名称服务器是权威服务器；值为 0 时，表示不是权威服务器。)
.... ..0. .... .... = Truncated: Message is not truncated
#TC字段，0表示未被截断
（表示是否被截断。值为 1 时，表示响应已超过 512 字节并已被截断，只返回前 512 个字节。）
.... ...1 .... .... = Recursion desired: Do query recursively
#RD字段,1表执行迭代查询
(递归查询的标志是通过RD标志位来设置的。如果客户端在查询请求中设置`RD`为1，表示客户端期望DNS服务器进行递归解析。如果设置为0（或者不设置，因为默认值为0），则表示客户端不希望服务器进行递归解析，而是执行迭代查询)
.... .... 1... .... = Recursion available: Server can do recursive
queries #RA字段，可用递归
（可用递归。该字段只出现在响应报文中。当值为 1 时，表示服务器支持递归查询）
.... .... .0.. .... = Z: reserved (0) #保留字段, 请求应答值都为0
.... .... ..0. .... = Answer authenticated: Answer/authority portion
was not authenticated by the server #AA标志位
（授权应答，值为 1 时，表示名称服务器是权威服务器；值为 0 时，表示不是权威服务器。）
.... .... ...0 .... = Non-authenticated data: Unacceptable
#保留字段, 值为0
（应答认证：应答/权限部分未由服务器进行认证，`0` 为应答服务器未验证了该查询相关的 DNSSEC 数字签名，`1` 为应答服务器已经验证了该查询相关的 DNSSEC 数字签名）
.... .... .... 0000 = Reply code: No error (0) #返回码字段
（当值为 0 时，表示没有错误；当值为 1 时，表示报文格式错误（Format error），服务器不能理解请求的报文；当值为 2 时，表示域名服务器失败（Server failure），因为服务器的原因导致没办法处理这个请求；当值为 3 时，表示名字错误（Name Error），只有对授权域名解析服务器有意义，指出解析的域名不存在；当值为 4 时，表示查询类型不支持（Not Implemented），即域名服务器不支持查询类型；当值为 5 时，表示拒绝（Refused），一般是服务器由于设置的策略拒绝给出应答，如服务器不希望对某些请求者给出应答。）
Questions: 1
Answer RRs: 2
Authority RRs: 5
Additional RRs: 5三、Bind主从同步包的关键属性说明
3.1 环境说明
bind master：10.1.109.113
bind slave：10.1.109.114
bind version：9
通过Tcpdump抓取的数据包分析比较麻烦，要想很方便的分析数据包， 我们可以用Tcpdump + Wireshark 的完美组合实现：在 Linux 里抓包，然后在Windows 里分析包。
在slave运行抓包指令，并保存数据包为wireshark能识别的文件：
tcpdump -i ens33 -t -s 0 'not port 22 and src net 10.1.109.0/24' -w ./target.capAXFR
完全区域传输（Full zone transfer）或者称DNS全量更新协议，它传送的是整个区域的数据。

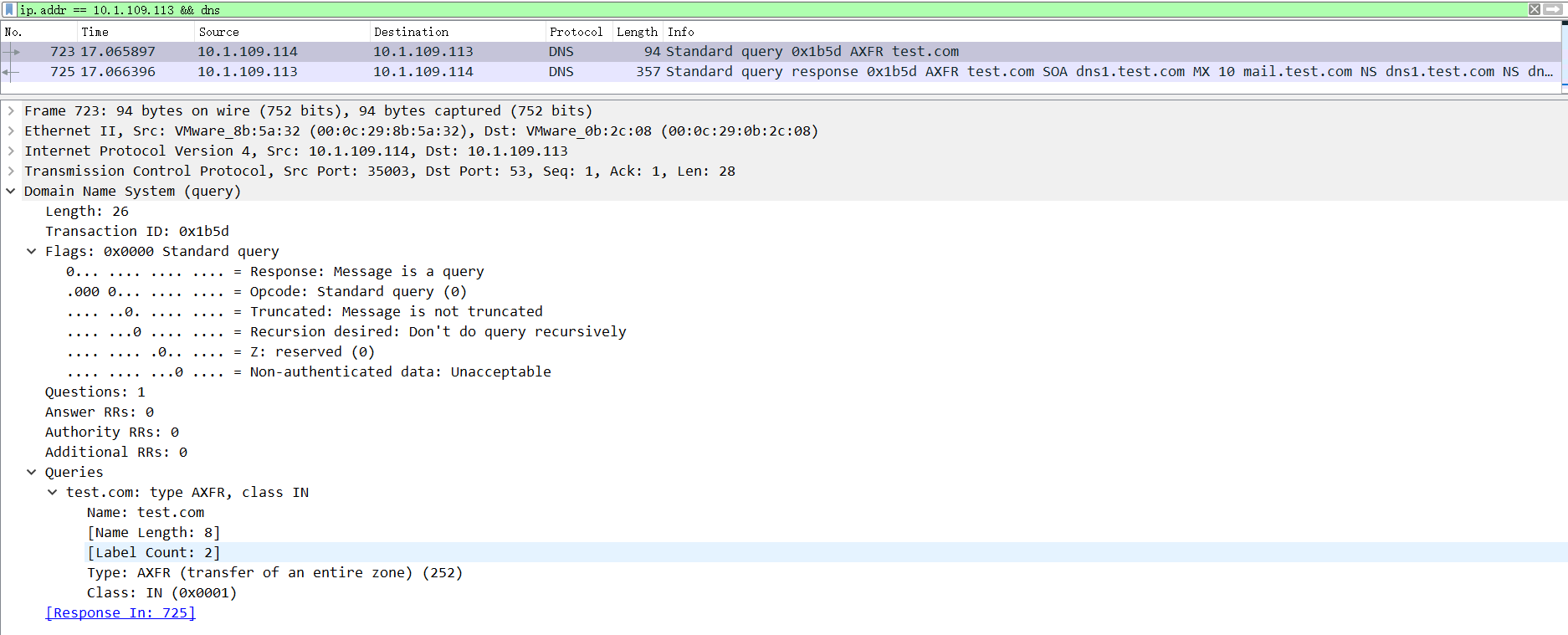

1) AXER slave向master发送请求报文

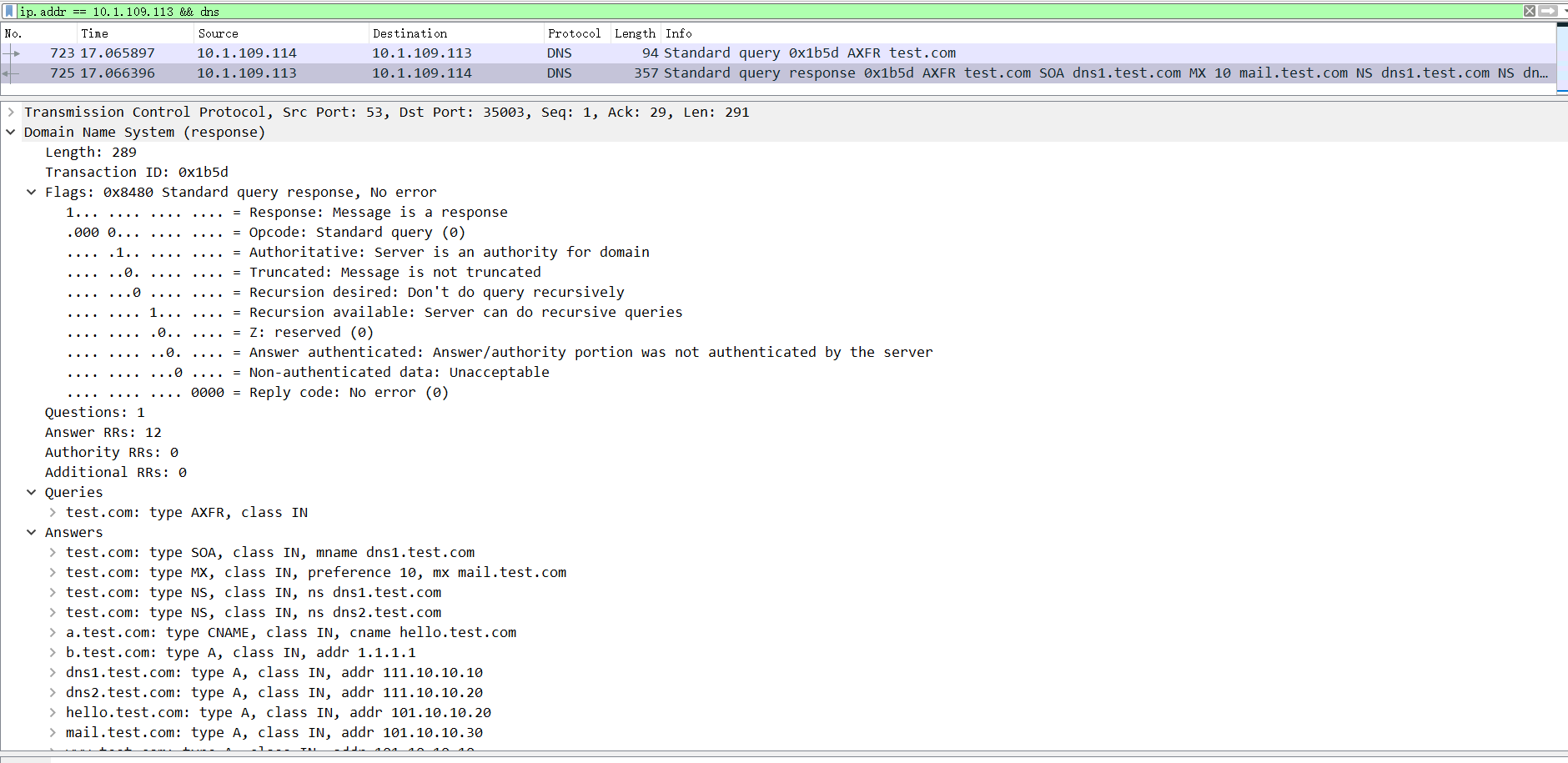

2) AXER master向slave发送响应报文
通过以上的测试，我们得出以下重要结论：
辅区的搭建比较简单，如果是多个master则类似这样配置 masters { 192.168.3.160; 192.168.3.180; };
辅区首次加载时slave发的是AXFR，即要做全量的区数据同步，从截图中能看到整个区的的数据内容，是明文的。抓包的过程能看到slave先请求SOA，然后通过建立TCP53端口建立连接传送区数据。
slave数据同步成功后，会在本地生成相关zone文件，但文件的内容是无法正常浏览的，类似二进制文件。管理员一定要做解析测试，确认数据同步和加载正常。
此后如果人为重启slave节点的named进程，并不会再触发区传输请求。而重启master时会立即触发。
四、常用抓包指令
抓取找到发出了请求，但是没有收到应答的 dns数据包以及DNS解析超过1秒
dns.time > 1 or (dns && (dns.flags.response == 0) && ! dns.response_in)1.按照ip过滤
查看源IP为192.168.1.1的包,目标ip为223.5.5.5
ip.src 192.168.1.1 and ip.dst 223.5.5.5查看ip为172.20.1.1的包
ip.addr == 172.20.1.12.按照mac地址过滤
查看源MAC为74-D8-3E-0B-F9-A0的包,目标MAC为74-D8-3E-0B-F9-A1
eth.src 74-D8-3E-0B-F9-A0 and eth.dst 74-D8-3E-0B-F9-A0查看MAC为74-D8-3E-0B-F9-A0的包
eth.addr == 74-D8-3E-0B-F9-A03.按照端口号过滤
查看过滤tcp端口为1234的包
tcp.port == 1234查看过滤源tcp端口为1234的包，目的tcp端口为8888的包
tcp.srcport 1234 and tcp.dstport 88884.按照协议类型过滤
只某台电脑的dhcp报文
dhcp and eth.addr == 74-D8-3E-0B-F9-A0查看过滤源tcp端口为1234的包，目的tcp端口为8888的包
tcp.srcport 1234 and tcp.dstport 8888
